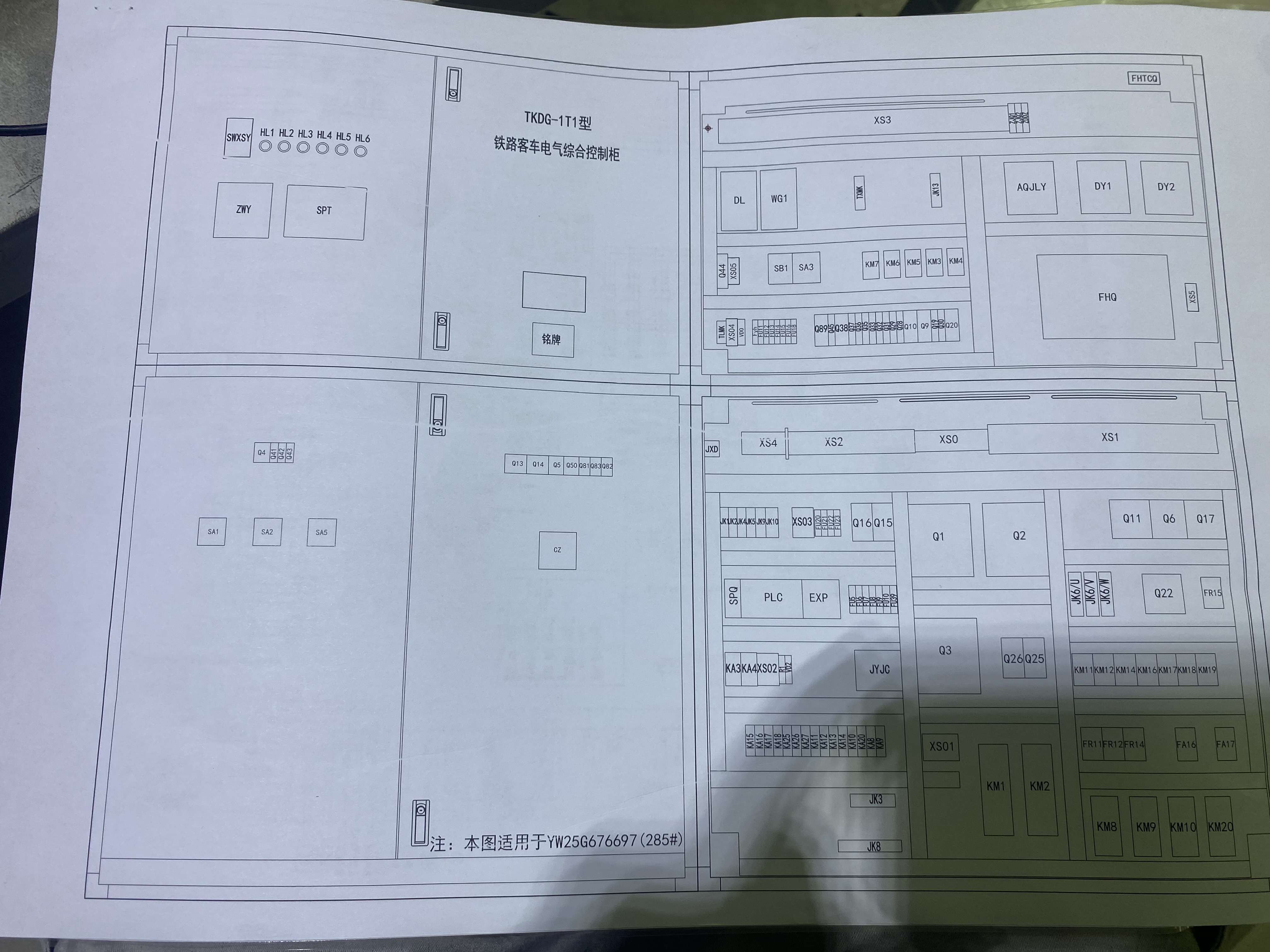

原理图：
1.4.2 DC600V直供电空调客车感温贴粘贴部位（以TKDG-1T2-29综合控制柜为例）：

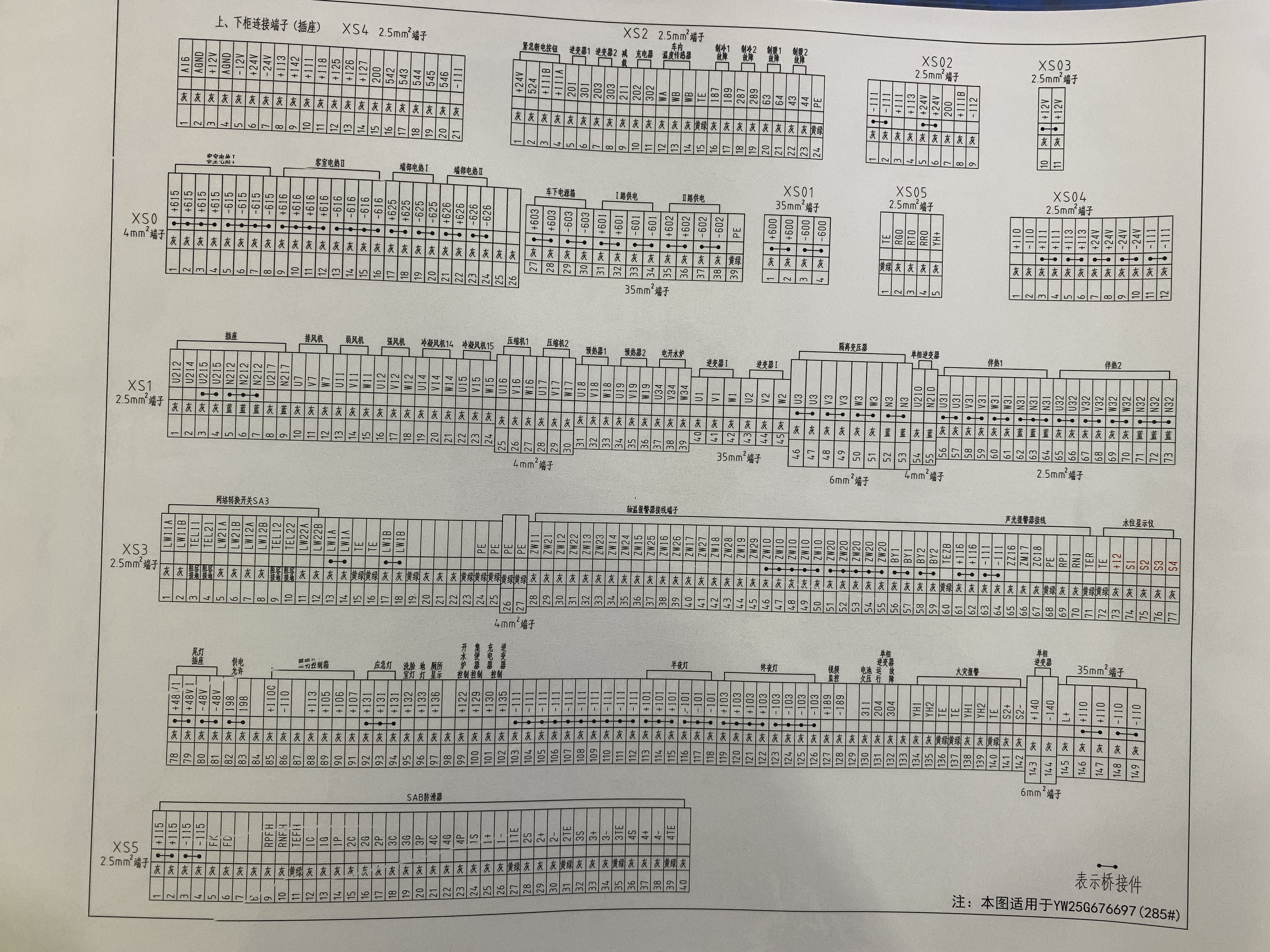

（1）DC600V接线端子排XS0进出线端子；
（2）主空气开关Q1、Q2、Q3进出线端子；
（3）主接触器KM1、KM2进出线端子；
（4）交流负载接线端子XS1中U、V、W；
（5）空调电源Q11、Q21、电开水炉Q6、废排风机Q5各进出线端子；
（6）客室电热Q15、Q16、Q25、Q26进出线端子；
（7）照明控制柜内主接线排接线端子。
1T1的不管E4修还是E5修：制冷UVW16 和UVW17 都用4平米的线。
但是只能1T2的：UVW16.UVW17.UVW26.UVW27使用2.5平方的线

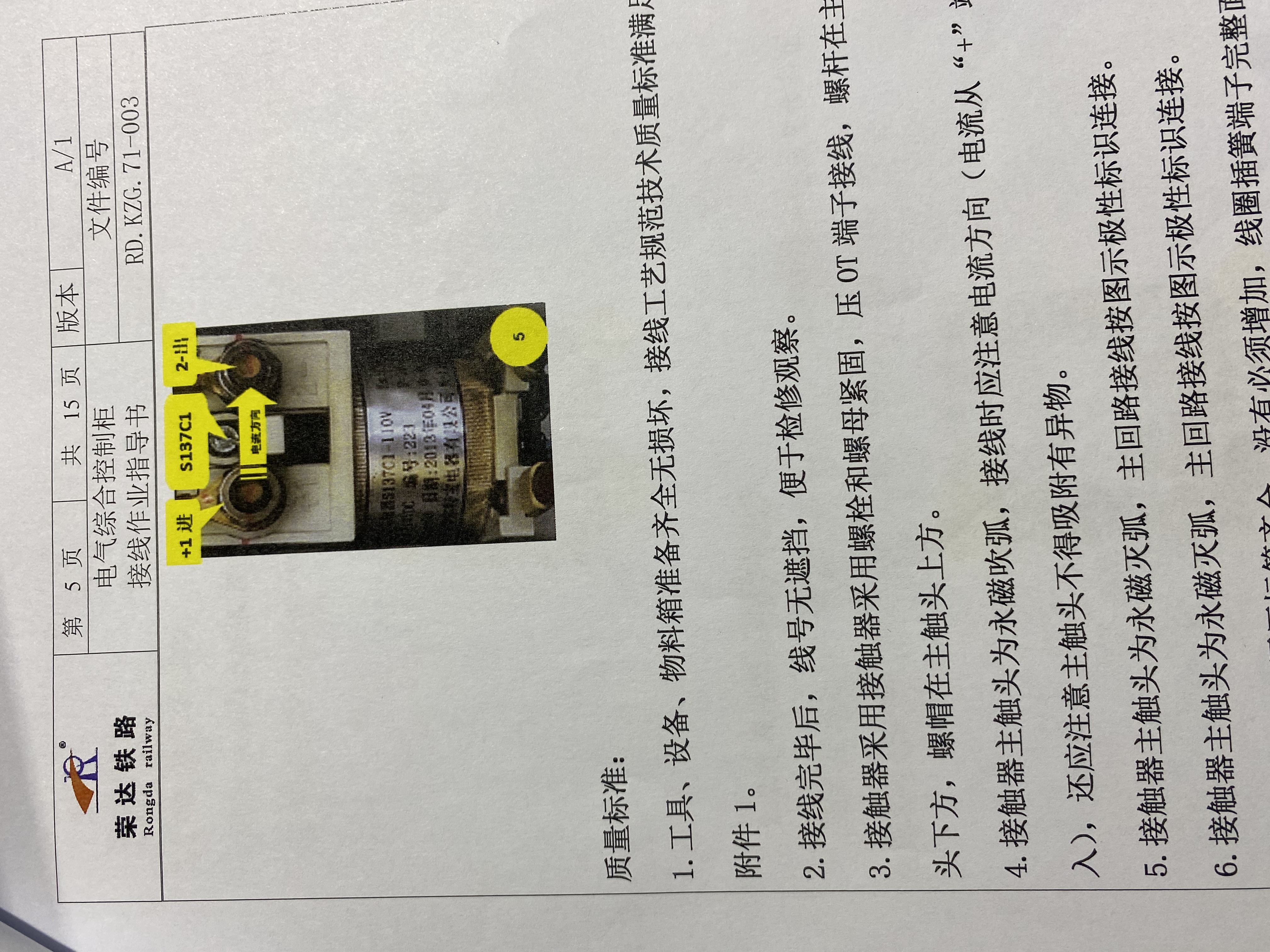

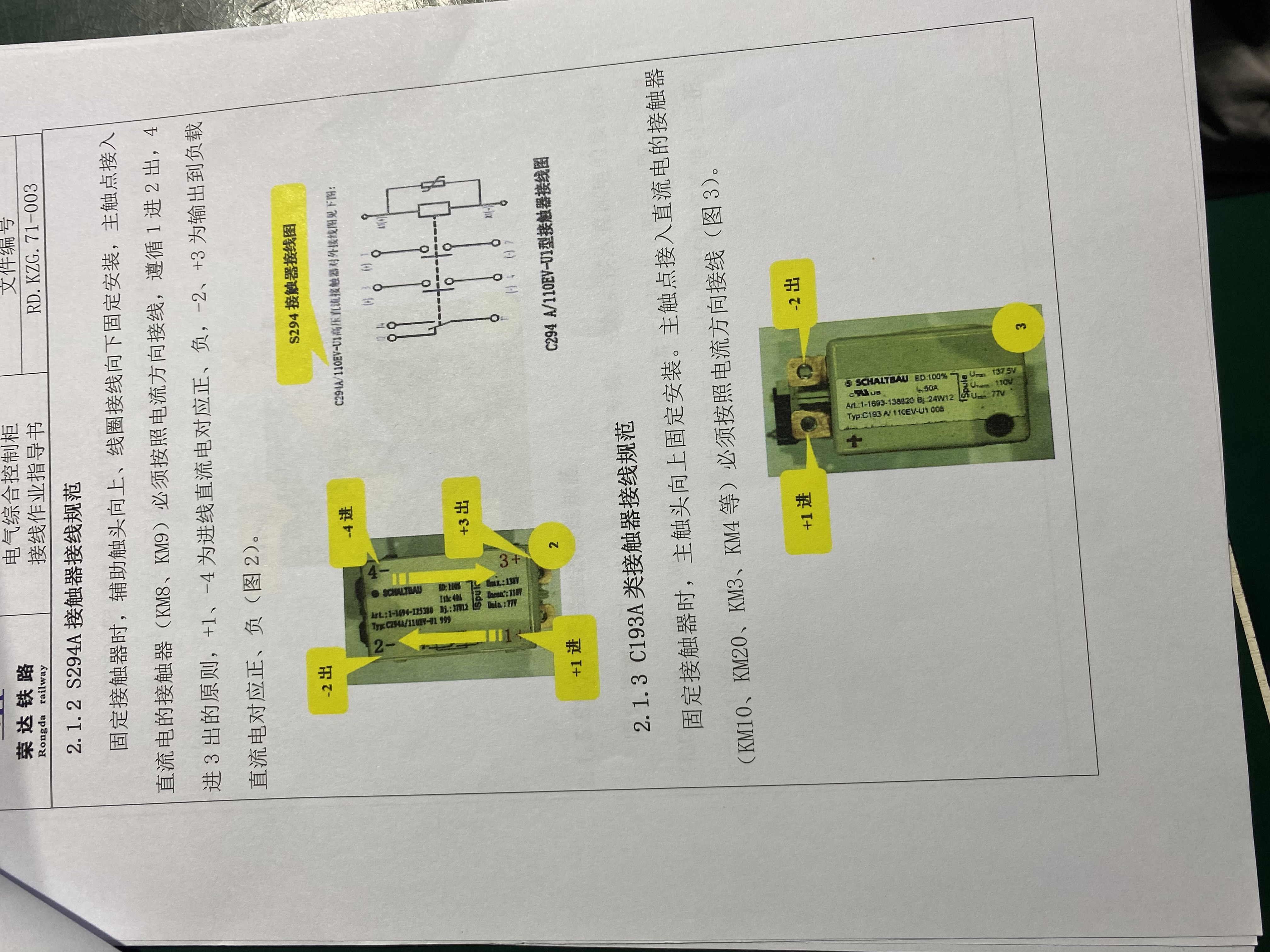

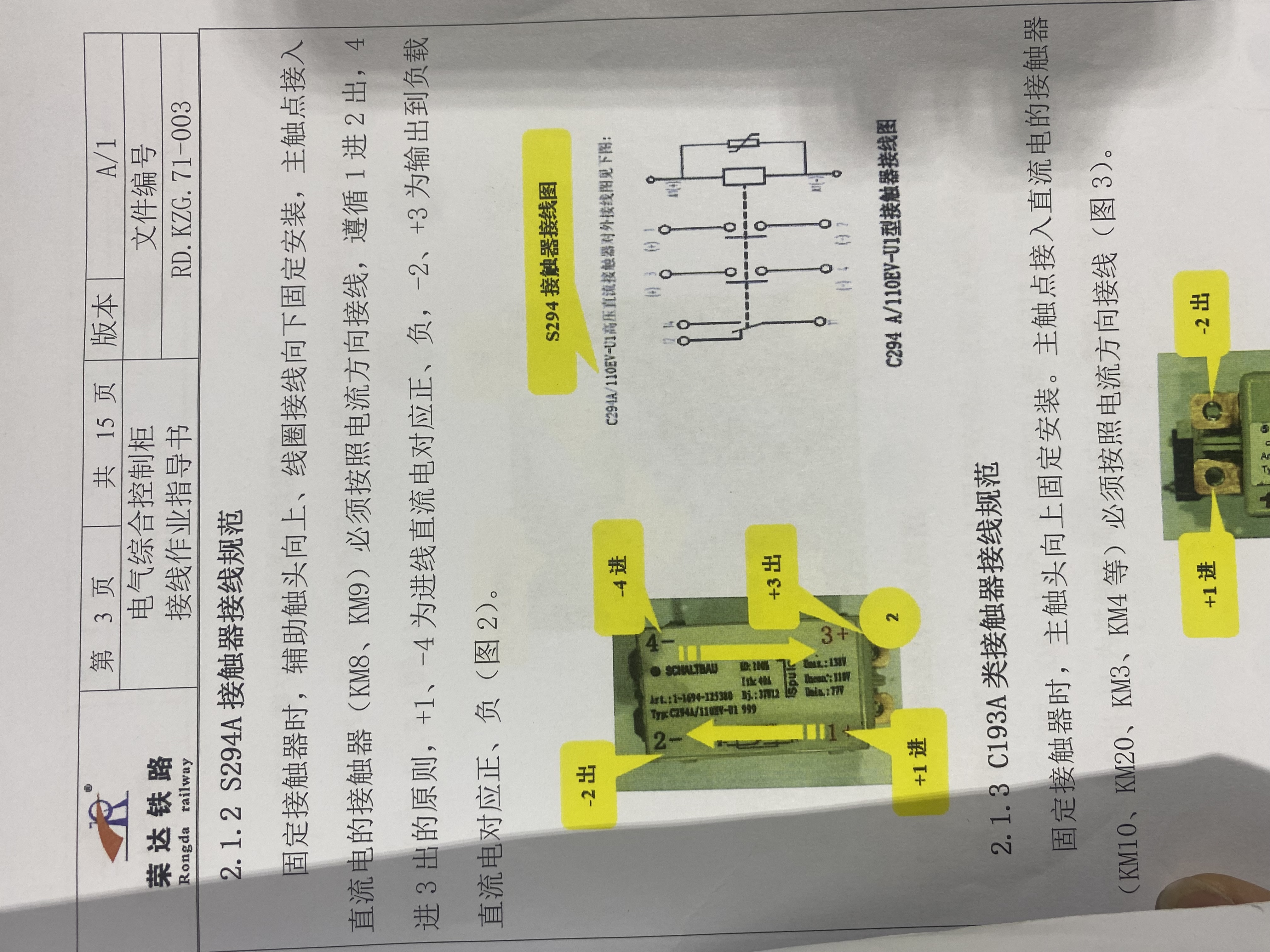

直流接触器:KM8和KM9：

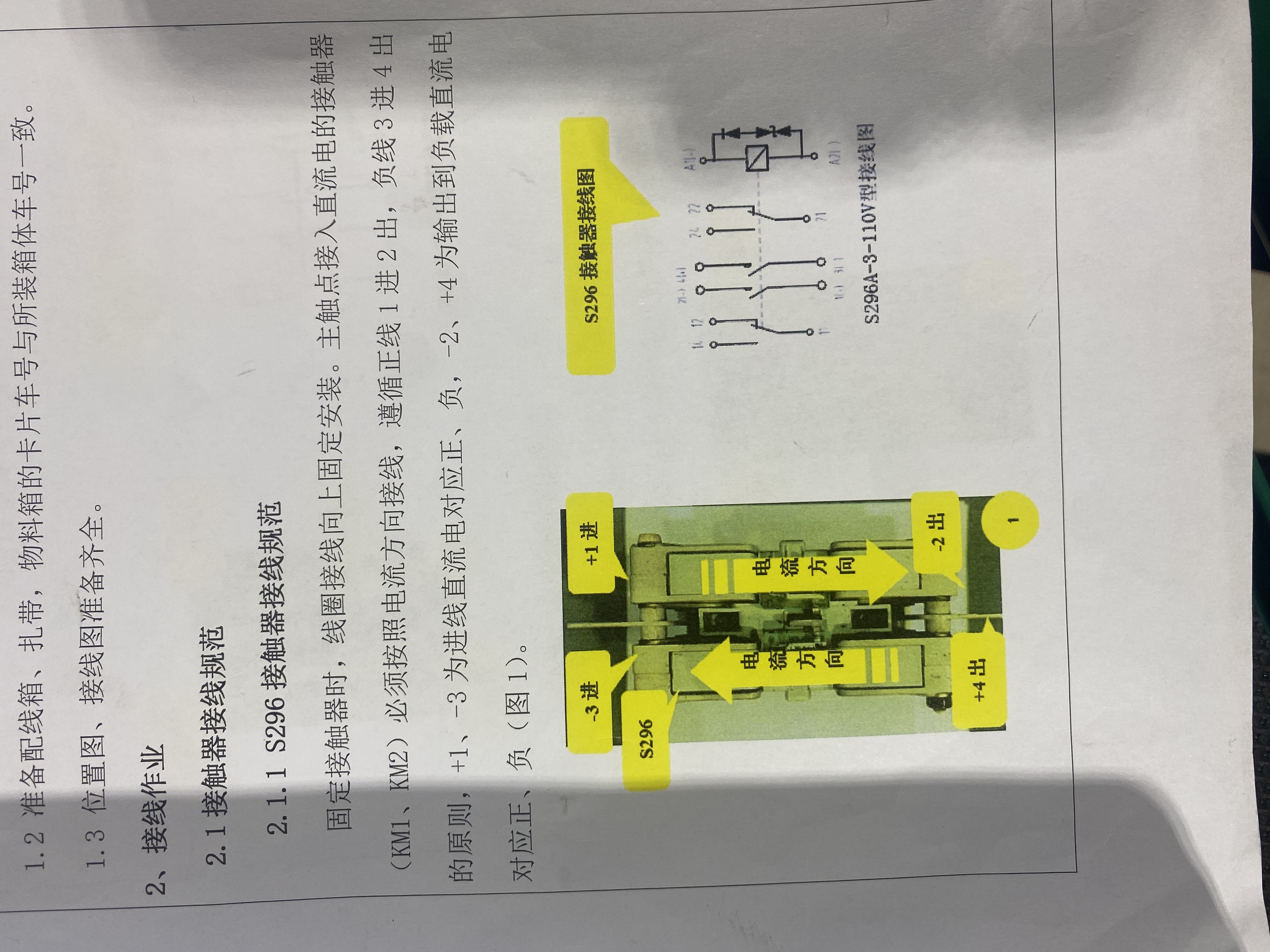

直流大接触器KM1和KM2：
